Как заменить
аккумулятор в автомобиле BMW 520i F10
(2010-2017)
В этой статье Вы найдёте подробную информацию с иллюстрациями о том, какой аккумулятор установлен в автомобиле БМВ 520i 2017 года выпуска, где именно он расположен, порядок его снятия и установки
Подготовка аккумулятора и инструмента
Для предстоящей замены нам потребуется аккумулятор с оригинальным каталожным номером S: 61 21 7 575 327, AW: 61 21 6 924 022, 701778-10AT, или любой другой неоригинальный, имеющий следующую характеристику: 12V 90Ah 900 A (EN) 160 RC 900 CCA (SAE) AGM
В качестве инструмента понадобится ключ на 10 мм, головка с удлинителем и трещоткой на 13 мм
Расположение АКБ и доступ

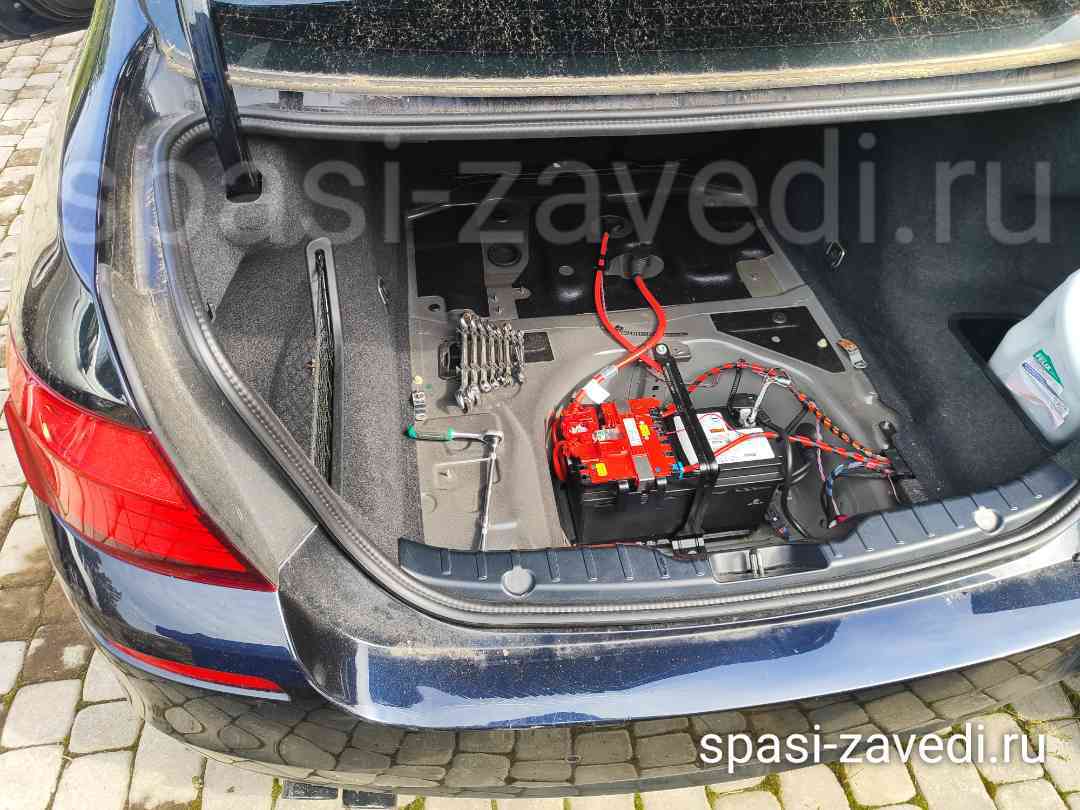

В прилагающейся к автомобилю книжной инструкции по эксплуатации местонахождение АКБ предусмотрительно не указано, чтобы автовладелец для её замены посетил дилерский автосервис. Однако, расположена она совсем не так уж и далеко - под полом багажного отделения. Для получения доступа к ней нам понадобится всего несколько действий.
Приподнимаем за петлю край съёмного пола багажника и вытаскиваем его наружу. Откручиваем две пластиковые гайки ключом на 10 и извлекаем оставшуюся заднюю часть пола
Пластиковые гайки крепления пола имеют слабые грани. Не допускайте перекоса ключа при демонтаже во избежании их поломки
Теперь доступ к аккумулятору в BMW F10 открыт и можно приступить к действиям, описанным ниже
Демонтаж аккумулятора
Откручиваем ключом на 10 гайку минусовой клеммы, чтобы отсоединить провод массы от АКБ
Откручиваем аналогично плюсовую клемму, ослабив гайку сверху
Вытаскиваем воздушную трубку из отверстия для отвода газов АКБ
С помощью трещётки с удлинителем и головки на 13 откручиваем болт с передней части центральной скобы
Далее, откручиваем второй болт с противоположной стороны и отсоединяем металлическую пластину
Выкручиваем болт нижнего крепления прижимной планки с правой стороны, вытаскиваем её
Приподняв целиком всю упряжку колодки плюсовой клеммы, следя, чтоб не задеть электропроводку, сдвигаем аккумулятор сначала вправо, затем на себя и вынимаем его из багажника наружу
Затем, поставив правильной стороной в нишу багажного отсека новый подготовленный аккумулятор, совершаем ранее описанные действия, но уже в обратной последовательности: устанавливаем нижний крепёж, пластину с двумя болтами, соединяем и обтягиваем клеммы, ставим на место газоотводную трубку, укладываем заднюю защитную декоративную часть и закрепляем её, возвращаем на место основание пола
Проверка и запуск двигателя
Прежде, чем завести двигатель, необходимо нажать на штатном брелоке кнопку открывания дверей и, при наличии, разблокировать нештатный охранный комплекс. Нажимаем кнопку запуска двигателя без участия педали тормоза, чтобы ЭБУ успел прочитать информацию с предустановленных датчиков, затем производим запуск и радуемся успешному результату замены АКБ в автомобиле BMW F10. Самое главное, конечно, что теперь на долгие годы "забываем" об аккумуляторе)
